FB090青铜基卷制轴承

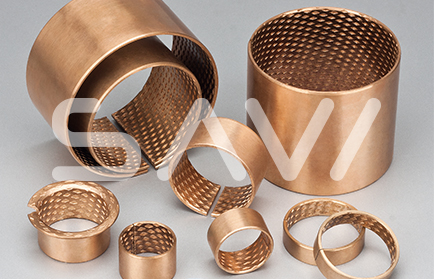

青铜基卷制轴承 该轴套以CuSn8青铜为基材卷制而成的一种具有承载高、耐磨性能好的经济型轴承。 产品工作表面布满规则的菱形油穴,起到储油的作用,在起始运动时能较容易的形成油膜从而降低起始摩擦系数。主要运用于农用机械、建筑机械等高载低速场合。

技术参数FB090 材料结构产品的优点标准衬套公差产品尺寸表下载

技术参数

最大承载
静承载 120 N/mm²
动承载 40 N/mm²
最高线速度 2m/s
最大PV 2.8 N/mm²*m/s
抗拉强度 450 N/mm²
硬度 HB 110-150
延伸率 40%
使用温度 -100℃~+200℃
摩擦系数 0.08~0.25
导热系数 58W(m*k)-1
热膨胀系数 18.5*10-6K-1

FB092材料解构

采用高密度青铜卷制成形或球形油袋、油穴特殊合成内部表面以减少磨损延长使用时间并且很好的做到防腐功能。

产品的优点

1. 节约大量铜材、节省车制铜套工时:
2. 与车制轴套、滚动轴承相比其重量轻、成本低;
3. 可在摩擦面加工出各种有穴、有坑、储存一定油脂,延长加油的时间是铜套的5倍;
4. 极高的承载能力,特别是适用于粗糙的摩擦面;
可供产品:直套、止推垫片、翻边衬套、轴瓦、滑板、钢套组合件。

标准衬套公差

标准直径
Standard Dia.
衬套外径尺寸
O.D.Size
相配座孔
Housing Bore
衬套内径尺寸
I.D.Size
相配轴径
Matching Shaft Diameter
10~18 +0.065
+0.030
+0.018
0
+0.046
0
- 0.016
- 0.043
18~30 +0.075
+0.035
+0.021
0
+0.052
0
- 0.020
- 0.020
30~50 +0.085
+0.045
+0.025
0
+0.062
0
- 0.025
- 0.064
50~80 +0.100
+0.055
+0.030
0
+0.074
0
- 0.030
- 0.076
80~120 +0.120
+0.070
+0.035
0
+0.087
0
- 0.036
- 0.090
120~180 +0.170
+0.100
+0.400
0
+0.100
0
- 0.043
- 0.106
180~250 +0.210
+0.130
+0.046
0
+0.115
0
- 0.050
- 0.122
250~315 +0.260
+0.170
+0.052
0
+0.130
0
- 0.056
- 0.137
