EP工程塑料自润滑轴承
-
EPS 工程塑料轴承
高速低成本解决方案。耐温260度下几乎能抵抗所有的化学液体腐蚀。不适合极高载荷。坏境温度高于135度需考虑额外限位装置。
1：连续使用温度：-200℃~+260℃；
2：适合干运行、免维护；
3：低摩擦系数要求；
4：适合轻载高速运动；
5：高化学抗性；
6：适合在液体运行。
轴承技术材料属性表产品尺寸表下载

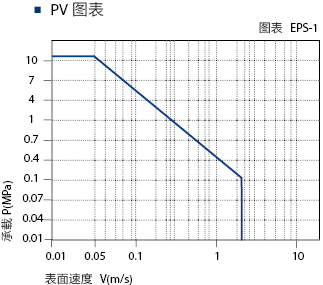

EPS系列轴承最大运行PV值为0.3N/mm2*m/s;由此决 定轴承所承受的载荷与速度成反比，详细查阅图表EPS-1。
EPS系列轴承可承受最大静载荷为8Mpa，在此载 荷下轴承的最大压缩变形量参考图表EPS，轴承实际 工作载荷略小于8Mpa，载荷还受到运行速度以及温度的影 响，速度越快(Vmax: 2.Om/s)会导致摩擦温度上升，而温 度上升(Tmax: 260℃)会导致轴承的承载能力逐渐减弱， 载荷随轴承工作温度变化情况参考图表EPS-3。
通常情况下，塑料轴承随着速度的增加，它的耐磨性能和 摩擦系数都会下降，但EPS轴承由于高速产生的变 化影响相对较小（见图EPS-4与图EPS-5）；根据图 EPS-6显示EPS轴承的摩擦系数还会受到对磨轴 表面粗糙度的影响而发生变化，我们推荐此轴承使用轴表 面粗糙度值为Ra0.2 - 0.5um。
| EPH | 干运行 | 油脂 | 油 | 水 |
| 摩擦系数μ | 0.03~0.15 | 0.09 | 0.04 | 0.04 |
轴材料对轴承的磨损有很大影响，但EPS轴承适合几 乎所有的轴材料；通过图EPS-8可以看出当使用硬铬钢轴 或硬化钢轴时EPS轴承的磨损特性都非常出色。图 EPS-7显示EPS轴承更适合用于旋转运动场合。
EPS塑料轴承具有极好的化学抗性，能抵抗浓度 65%的强酸。
在标准大气压中，EPS塑料轴承的吸水率极低小于 0.1%，浸泡水中最大平衡吸水率小于0.1%；因此材料不会 吸水而发生性能和尺寸变化，适合用于潮湿环境和水下。
EPS长久暴露在紫外线下材料性能不会发生变化。
EPS 系列轴承配合公差
| 直径mm² | 压装后公差E10 | 安装孔径H7 | 配合轴径h9 |
| ＞0~3 | +0.014~+0.054 | 0~+0.010 | 0~-0.025 |
| ＞3~6 | +0.020~+0.068 | 0~+0.012 | 0~-0.030 |
| ＞6~10 | +0.025~+0.083 | 0~+0.015 | 0~-0.036 |
| ＞10~18 | +0.032~+0.102 | 0~+0.018 | 0~-0.043 |
| ＞18~30 | +0.040~+0.124 | 0~+0.021 | 0~-0.052 |
| ＞30~50 | +0.050~+0.150 | 0~+0.025 | 0~-0.062 |
| ＞50~80 | +0.060~+0.180 | 0~+0.030 | 0~-0.074 |
| 材料属性表 | |||
| 一般性能 | 单位 | EPS | 测试方法 |
| 密度 | g/cm³ | 1.24 | |
| 颜色 | 米黄色 | ||
| 23℃/ 50%时最大吸水率RH | [%重量] | 2.02 | DIN 53495 |
| 最大吸水率RH | [%重量] | ＜0.1 | |
| 对钢轴的滑动的摩擦系数 | μ | 0.05-0.15 | |
| 最大PV值（干运行） | MPa•m/s | 0.4 | |
| 机械性能 | |||
| 弹性模量 | MPa | 830 | DIN 53457 |
| 20℃时的抗拉强度 | MPa | 18 | DIN 53452 |
| 抗压强度 | MPa | 10 | |
| 可允许的表面最大静压强（20℃） | MPa | 10 | |
| 邵氏D硬度 | 73 | DIN 53505 | |
| 物理和热性能 | |||
| 连续运行时的最高温度[℃] | ℃ | +260 | |
| 短暂运动时的最高温度[℃] | ℃ | +310 | |
| 最低运行温度 | ℃ | -200 | |
| 导热性 | W/m•K | 0.24 | ASTM C 177 |
| 热膨胀系数（23℃） | K | 12 | DIN 53752 |
| 导电性能K-1•10-5 | |||
| 体积电阻率 | Ωcm | ＞1015 | DIN IEC 93 |
| 表面电阻 | Ω | ＞1015 | DIN 53482 |
+ 更多产品
-
-
EPT
通用型轴承通用型最强的塑料轴承，可以满足工作温度80以下的大部分的工作场合，出色的耐磨性能和价格的经济型是设计师的首选材料。
READ MORE >>
-
-
EPG
高载型轴承中高载荷下的应用能手。作为纤维增强和润滑的完美结合材料，可在130度下广泛被应用。
READ MORE >>
-
-
EPH
耐腐蚀型轴承高温和良好的化学抗性材料。可在200度下连续使用，也适合用于潮湿坏境甚至化学液体中。硬质轴材料与之配合使用较好。
READ MORE >>
-
-
EPX
耐高温型轴承高温250度自润滑材料。高化学抗性可被用于多数腐蚀性液体中。高承载能力，一般用于高温或高化学腐蚀场合。
READ MORE >>
-
-
EPJ
高速型轴承低摩擦系数和高耐磨性完美结合。旋转、直线和摆动应用中耐磨性和摩擦系数几乎保持一致。对轴材料硬度要求较低。不适合极高载荷。
READ MORE >>
-
-
EPS
四氟改性轴承高速低成本解决方案。耐温260度下几乎能抵抗所有的化学液体腐蚀。不适合极高载荷。坏境温度高于135度需考虑额外限位装置。
READ MORE >>
